产品概述
本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
ZGS11-12 预装式箱式变电站 ( 美式 )， 适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：
GB/T17467-1998《高压低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

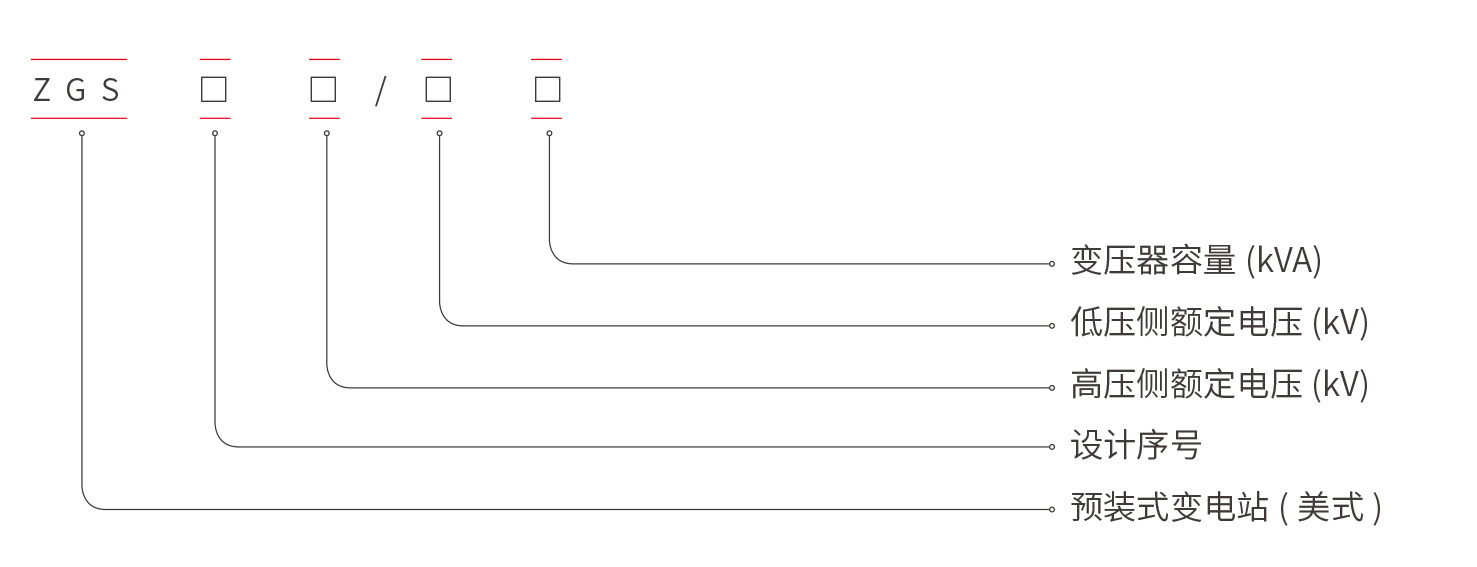

型号含义
使用条件
◌ 海拔高度不超过 1000m;
◌ 环境温度：-35℃ ~+40℃;
◌ 相对湿度：日平均值不大于 95%，月平均值不大于 90%;
◌ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。
技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 10/0.4( 高压 / 低压 ) |
| 最高工作电压 | kV | 12( 高压侧 ) |
| 额定频率 | Hz | 50 |
| 额定容量 | kVA | 50-1600 |
| 1 分钟工频耐压 | kV | 35 |
| 雷电冲击电压 | kV | 75 |
| 冷却方式 | 油浸自冷 | |
| 高压后备熔断器开断电流 | kA | 50 |
| 插入式熔断器开断电流 | kA | 2.5 |
| 环境温度 | ℃ | -35~+40 |
| 线圈允许温升 | ℃ | 65 |
| 无载调压 | ±5％或 ±2×2.5％ | |
| 噪声等级 | db | 50 |
| 防护等级 | IP43 |
