产品概述
箱变分为高压室、低压室以及变压器三个部分、按照“目”字型排列。除变压器散热片和器身散露在箱体外部，其余所有带电间隔均密封在独立的隔室内。各室内用隔板隔离成独立的间隔，并在箱体内设有下人孔，方便安装及维修。
箱体内外表面平整，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显反差反光。
箱体基座和所有外露金属件均进行防腐、防锈处理，并喷涂耐久的防护层。
箱体顶盖装设防雨的密封盖板和防雨檐，双层结构的箱体顶盖能防止热辐射。
箱变门的设计尺寸与所装用的设备尺寸相配合，箱变门采用内铰链，箱体上所有的门向外开，开启角度大于 90°。
箱体采用不锈钢制作，油漆为进口汽车漆，全部采用焗漆方式，防烟雾、防湿热、防霉菌、户外耐候性能强。光伏发电站所处区域温度低、温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境条件下正常安全运行要求。

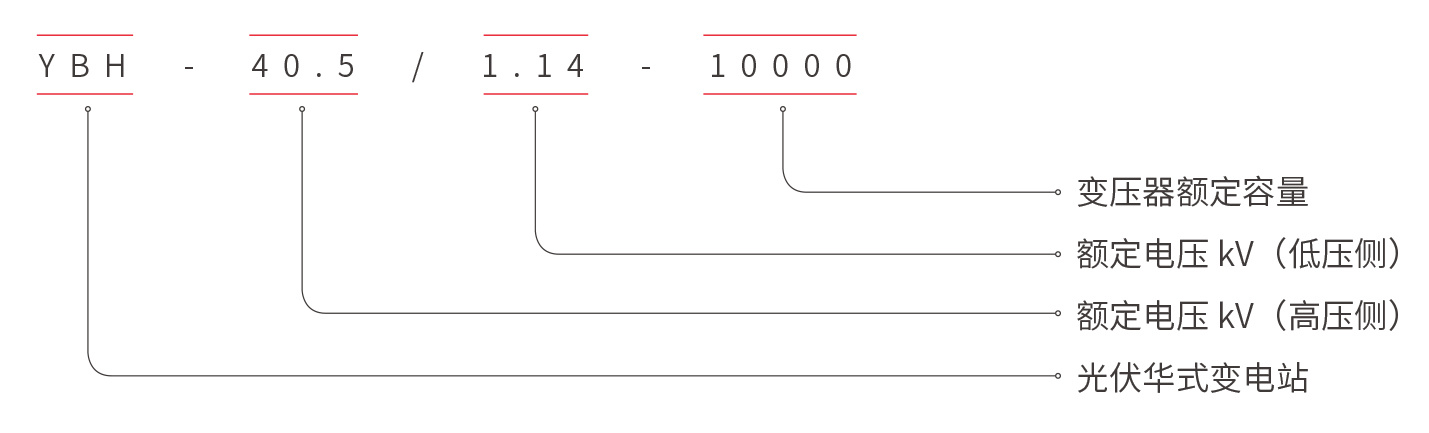

型号含义
使用条件
◌ 海拔一般不超过 3000m;
◌ 环境温度范围为：-40℃ ~+85℃;
◌ 户外风速不超过 35m/s;
◌ 防震：水平加速度 0.3m/s2;垂直加速度不大于 0.15m/s2;
◌ 防秽等级：Ⅲ级;
◌ 安装地点：户外;
超出上述正常使用环境条件时，本公司可根据用户使用要求进行个性化设计。
主要技术参数
电压
◌ 高压侧额定电压：6kV、12kV、24kV、35kV、36.75kV、38.5kV
◌ 低压侧额定电压：0.27kV、0.3kV、0.315kV、0.4kV
◌ 额定频率：50Hz
◌ 相数：三相
◌ 防护等级：油箱 IP68，高低压室 IP54，高压室门打开后 IP3X
技术参数
| 项目 | 参数 | |
| 型号 | FZRN25-12D( 手动和电动操作 )) | FZRN21C-40.5D（手动和电动操作） |
| 电压等级 (kV) | 12 | 40.5 |
| 工频耐压 (kV) | 45 | 95 |
| 雷电冲击电压 (kV) | 75 | 185 |
| 额定电流 (A) | 以熔断器为准 | 以熔断器为准 |
| 额定短时开断电流 (kA) | 20/31.5 | 20/31.5 |
| 机械寿命 | 10000 次 | 10000 次 |
